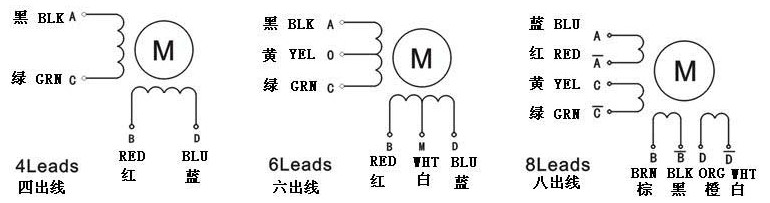

兩相步進電機的接線方式：
8線電機 幾種典型的接線方法：
并聯接法：藍色線和黃色線扭一起接驅動器A+
紅色線和綠色線扭一起接驅動器A—
棕色線和橙色線扭一起接驅動器B+
黑色線和白色線扭一起接驅動器B—
要求電機高速性能好，用并聯接法
串聯接法：藍色線接驅動器A+ ，綠色線接驅動器A—
棕色線接驅動器B+ , 白色線接驅動器B—
另外紅色線和黃色線短接包起來。黑色線和橙色線短接包起來。
速度不高，要求低速性能好用串聯接法
把八線電機當六條線電機用接法：
紅黃兩條線接起來當AA的中間抽頭，把黑橙兩條線接起來當BB的中間抽頭！

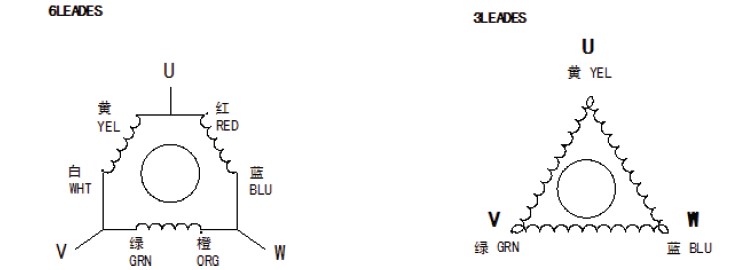

三相電機的接線方式：
